Panduan Setup Awal Kontroler JWS

Ikuti urutan pemasangan dan konfigurasi ini agar kontroler JWS siap digunakan dengan panel, jadwal salat, dan perangkat pendukungnya.

Mulai dari koneksi panel

Video tidak termuat? Buka di YouTube.

SSID Wi-Fi

LMNX_JADWALHOLAT_xxxx

Password Wi-Fi

999999999

Alamat kontroler

9.9.9.9

Kredensial panel

admin / admin

LANGKAH 01

Koneksi ke Panel / 7 Segment

Hubungkan kontroler ke jenis panel yang digunakan sebelum menyalakan catu daya.

  1. Pilih keluaran yang sesuai: HUB12 untuk panel R/RG, HUB08 untuk panel P4.75/P7.62 atau 64×32, dan HUB75 untuk panel HUB75.
  2. Untuk satu baris panel R/RG, hubungkan HUB12 Out ke HUB12 pada panel. Untuk dua baris, mulai dari panel bawah lalu gunakan kabel data ekstra dari panel pojok ke panel pertama di baris atas.
  3. Untuk panel HUB08 atau HUB75, lakukan konfigurasi seperti HUB12 dan kembalikan loop feedback dari panel terakhir ke HUB08 IN atau HUB75 IN.
  4. Pasang LED strip WS2812 hanya bila digunakan.

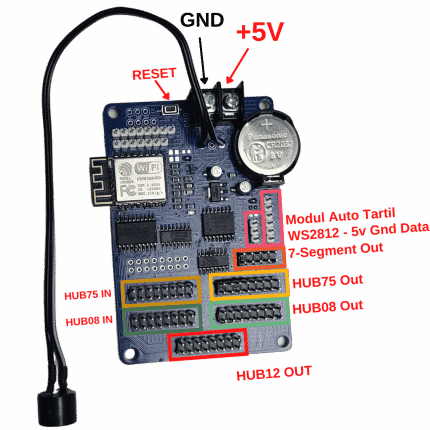

Perhatikan polaritas 5V

Pada socket power hijau, label 5V harus terhubung ke +5V pada power supply. Jangan terbalik karena dapat menghilangkan garansi; periksa kembali sebelum menyalakan power supply.

Konektor daya 5V kontroler JWS

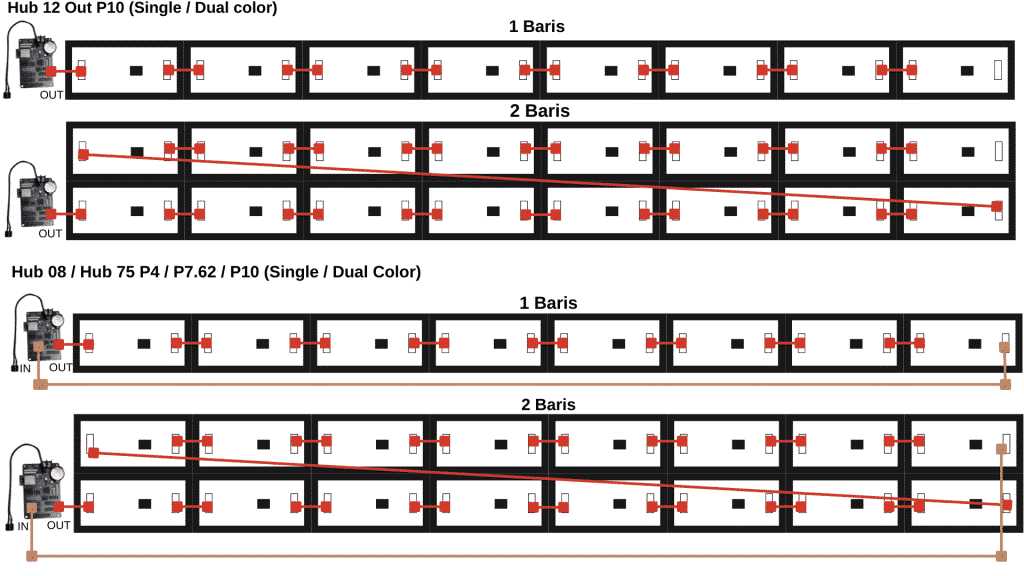

Diagram wiring kontroler JWS V5.1

LANGKAH 02

Koneksi Wi-Fi HP / Laptop / PC

Sambungkan perangkat ke jaringan kontroler untuk membuka aplikasi JWS.

  1. Nyalakan kontroler dan pastikan indikator Wi-Fi aktif.
  2. Buka Wi-Fi di PC, laptop, atau HP lalu sambungkan ke LMNX_JADWALHOLAT_xxxx dengan password 999999999.
  3. Tunggu hingga perangkat terhubung.
  4. Buka browser dan akses 9.9.9.9. Aplikasi akan terbuka.

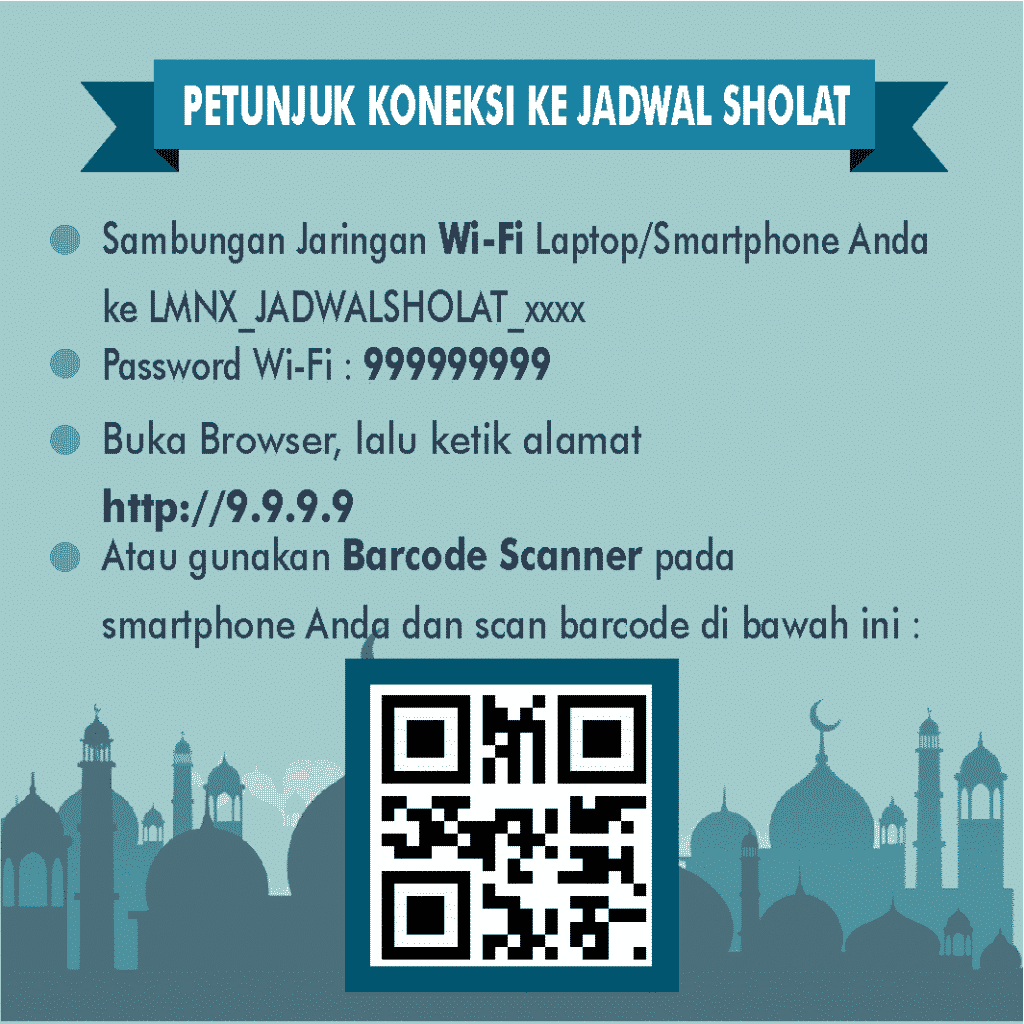

Petunjuk koneksi Wi-Fi kontroler JWS

LANGKAH 03

Setting Panel

Masuk ke pengaturan lanjutan untuk menentukan mode, ukuran, dan warna panel.

  1. Buka 9.9.9.9 lalu masuk ke Advanced menggunakan username admin dan password admin.
  2. Atur Group Warna untuk warna custom bila memakai panel RG.
  3. Atur Group Setting Panel untuk mode dan ukuran panel yang digunakan.
  4. Untuk display 7 segment, centang mode 7 segment agar running text menampilkan pesan sebelum iqomah secara otomatis.
  5. Sesuaikan tipe scanning dengan panel yang digunakan; pilih dual color hanya ketika memakai panel RG, lalu klik Simpan.
Tampilan pengaturan panel JWS
Tampilan pengaturan panel JWS lanjutan

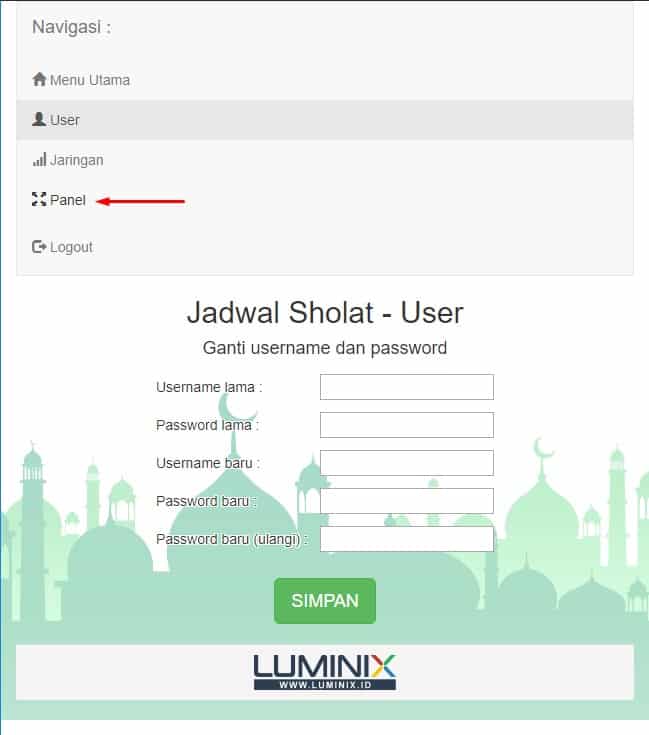

Tampilan konfigurasi panel JWS

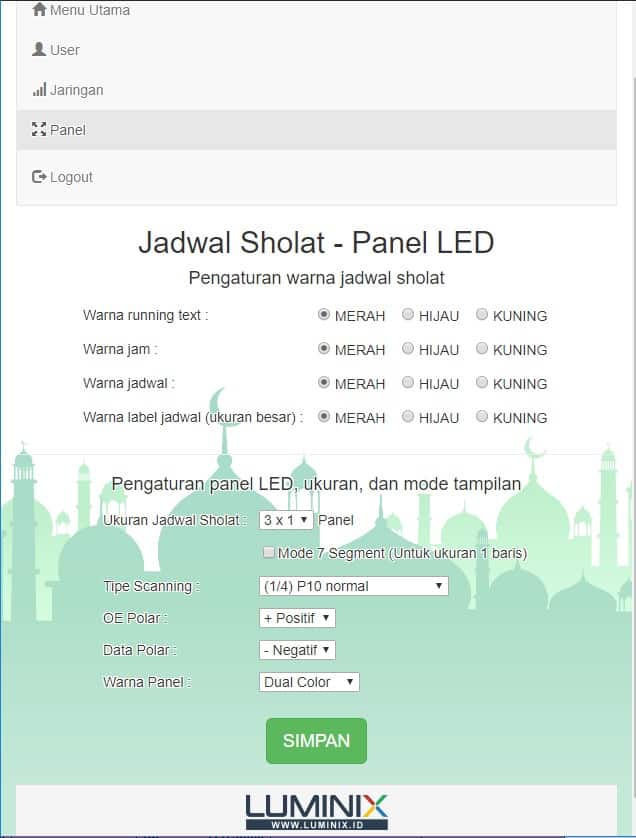

Tampilan konfigurasi panel JWS lanjutan

LANGKAH 04

Lokasi dan GPS

Atur lokasi agar jadwal salat dihitung otomatis sesuai posisi pemasangan.

  1. Masuk ke menu Lokasi dari halaman utama. Lokasi dapat diisi manual atau diambil dari Google Maps.
  2. Untuk mengambil dari peta, klik BUKA GMAPS, lalu di Google Maps klik dan tahan lokasi kosong di sekitar target yang diinginkan.
  3. Saat kolom lokasi berubah menjadi koordinat, pilih seluruh koordinat termasuk tanda minus bila ada, lalu klik Copy.
  4. Kembali ke aplikasi web, paste koordinat ke kolom INPUT GMAPS lalu klik Simpan.
  5. Jika Maps tidak menampilkan data, putuskan dahulu Wi-Fi kontroler, hidupkan paket data, ambil dan Copy koordinat, lalu sambungkan kembali ke Wi-Fi kontroler untuk paste koordinat di aplikasi web.
  6. Setelah koordinat tersimpan, gunakan menu Penyesuaian bila koordinat sudah tepat tetapi jadwal masih selisih dengan jadwal masjid. Pilih opsi Dikurangi apabila waktu tampil sekarang lebih cepat daripada jadwal masjid, dan pilih opsi Ditambah apabila waktu tampil sekarang lebih lambat daripada jadwal masjid.
  7. Pastikan zona waktu serta posisi lintang dan bujur sudah benar, lalu periksa jadwal yang ditampilkan.

Jadwal Fix hanya untuk tes

JANGAN CENTANG JADWAL FIX UNTUK MENDAPATKAN JADWAL YANG OTOMATIS. JADWAL FIX HANYA DIGUNAKAN UNTUK TEST SAJA!.

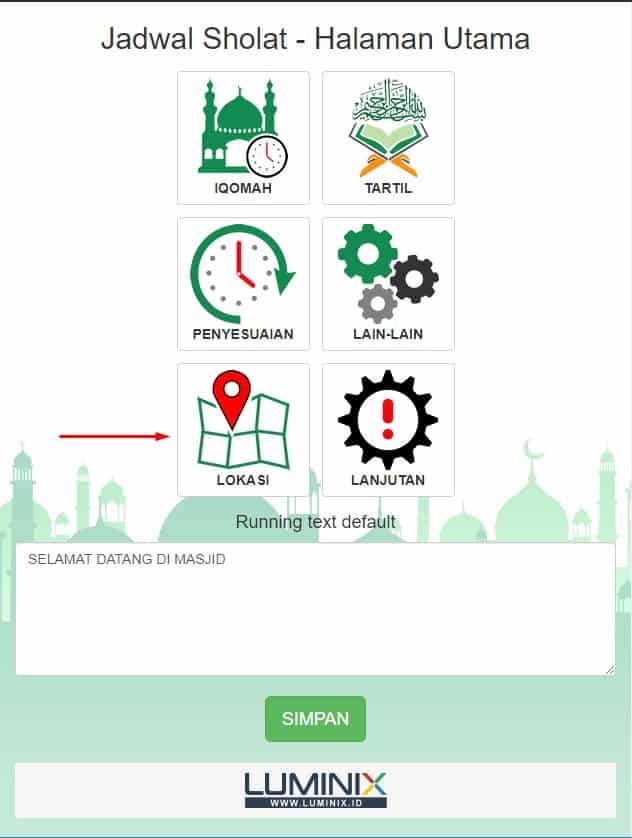

Menu utama aplikasi JWS dengan tombol Lokasi

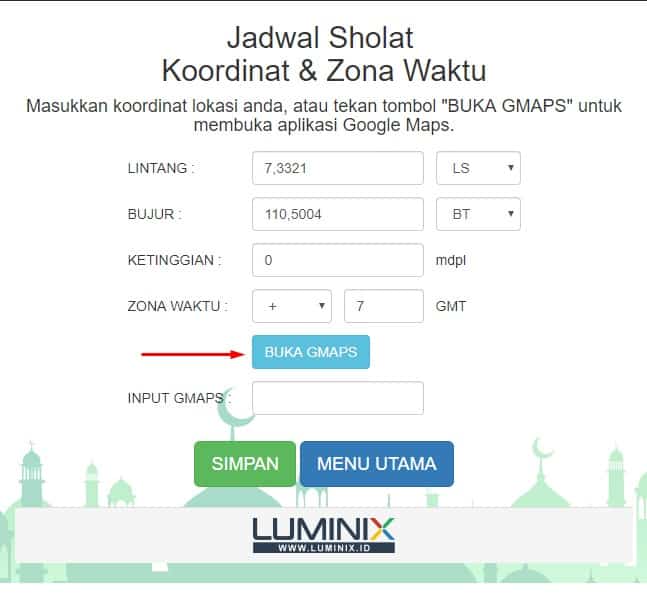

Halaman koordinat dan zona waktu dengan tombol BUKA GMAPS

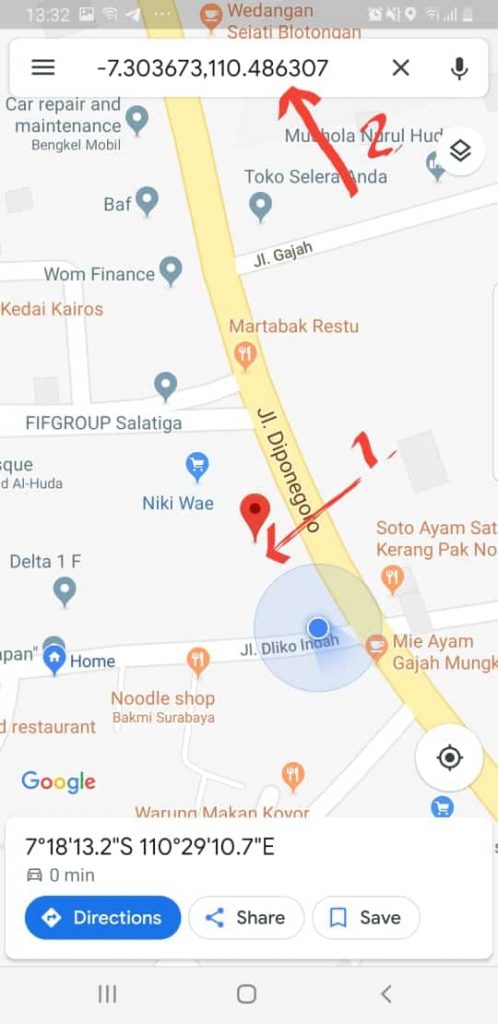

Google Maps untuk memilih dan menyalin koordinat lokasi

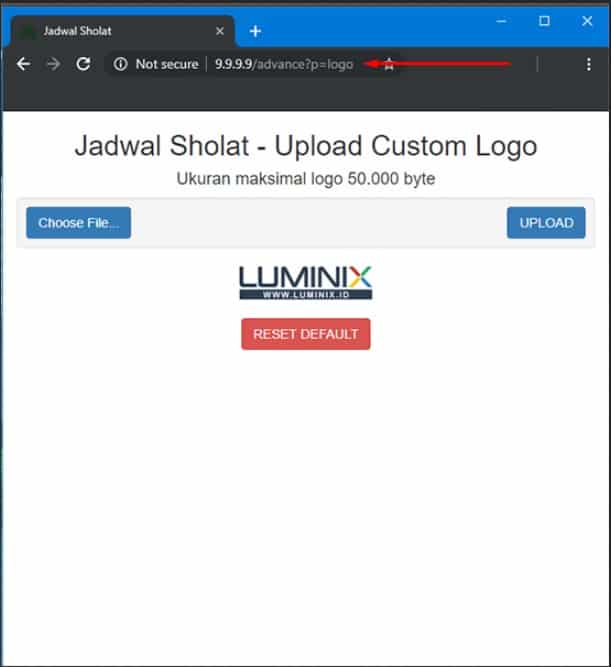

LANGKAH 06

Auto Tartil

Siapkan media MP3 dan koneksi audio untuk pemutaran tartil dan adzan otomatis.

  1. Hubungkan modul Auto Tartil ke kontroler dan Power Amplifier sesuai diagram. Modul memiliki satu relay, satu MP3 Player, serta socket USB untuk microSD atau flashdisk.
  2. Di root flashdisk/SD card, buat folder hari bernama angka saja: 01 untuk Senin hingga 07 untuk Minggu. Folder 08 digunakan untuk suara Adzan dan Alarm.
  3. Di setiap folder hari, buat file MP3 bernomor 001–007: Shubuh (001), Syuruq (002), Dhuha (003), Dzuhur (004), Ashar (005), Maghrib (006), dan Isya (007).
  4. Di folder 08, gunakan 001 Adzan, 002 Alarm 1, dan 003 Alarm 2.
  5. Pada halaman Tartil, gunakan Tes Relay untuk memastikan kabel listrik amplifier terpasang benar dan relay dapat dikendalikan kontroler. Gunakan Tes MP3 Player: Play memutar file dari folder dan nama yang ditentukan, Stop menghentikannya.
  6. Pada setiap waktu salat, centang Aktif agar MP3 dimainkan. Jeda Waktu menentukan berapa menit sebelum waktu salat MP3 mulai dimainkan; misalnya 10 berarti 10 menit sebelum salat.
  7. Durasi menentukan lamanya relay amplifier menyala dan biasanya disesuaikan dengan panjang lagu; misalnya 10 berarti amplifier menyala selama 10 menit. Klik Simpan setelah semua konfigurasi selesai.

Gunakan speaker aktif

Keluaran audio harus menggunakan speaker dengan amplifier / active speaker dan tidak dapat drive speaker langsung.

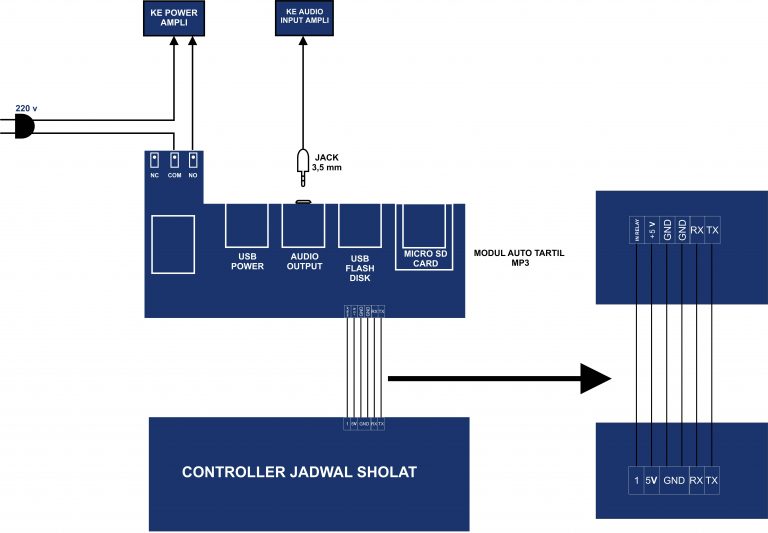

Koneksi Auto Tartil ke kontroler JWS

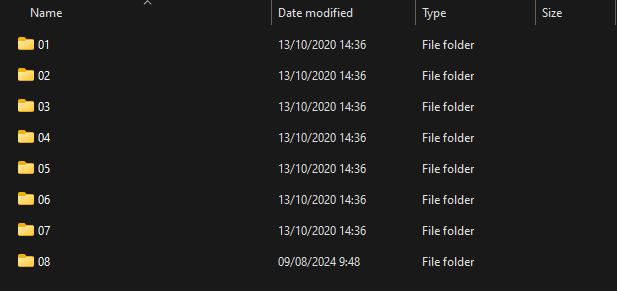

Folder JWS-Tartil pada media penyimpanan

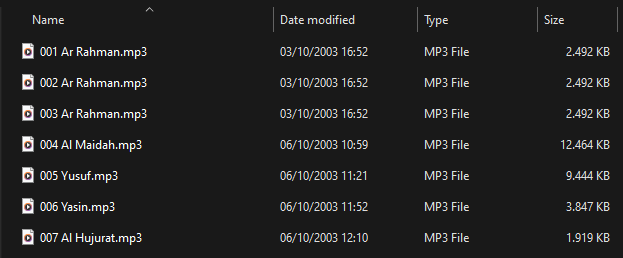

Contoh file MP3 JWS-Tartil
Contoh file MP3 JWS-Adzan

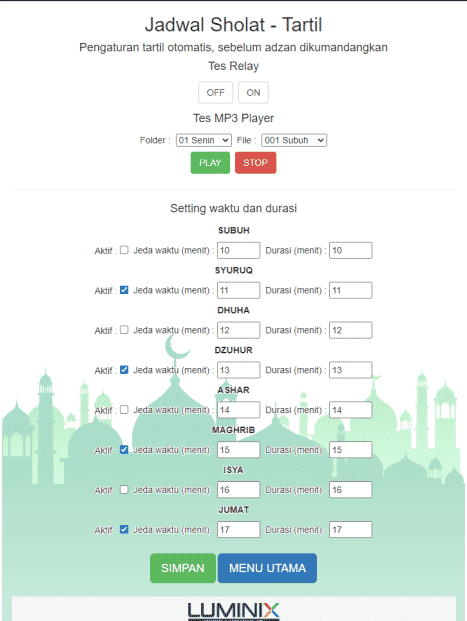

Halaman pengaturan Tartil pada aplikasi JWS

LANGKAH 07

Setting LED Strip (WS2811 / WS2812)

Kontroler mendukung LED strip RGB WS2811/WS2812 dengan tegangan 5V atau 12V.

  1. Hubungkan pin GND LED strip ke GND pada board.
  2. Hubungkan pin Data WS pada LED strip ke pin Data WS pada board.
  3. Hubungkan catu daya LED strip ke adaptor 12V untuk strip 12V atau power supply 5V untuk strip 5V; periksa spesifikasi strip terlebih dahulu.
  4. Atur jumlah LED dari 0–255, kecerahan 0–9 hingga empat pilihan waktu, serta mode Statis, Pelangi, atau Ombak.

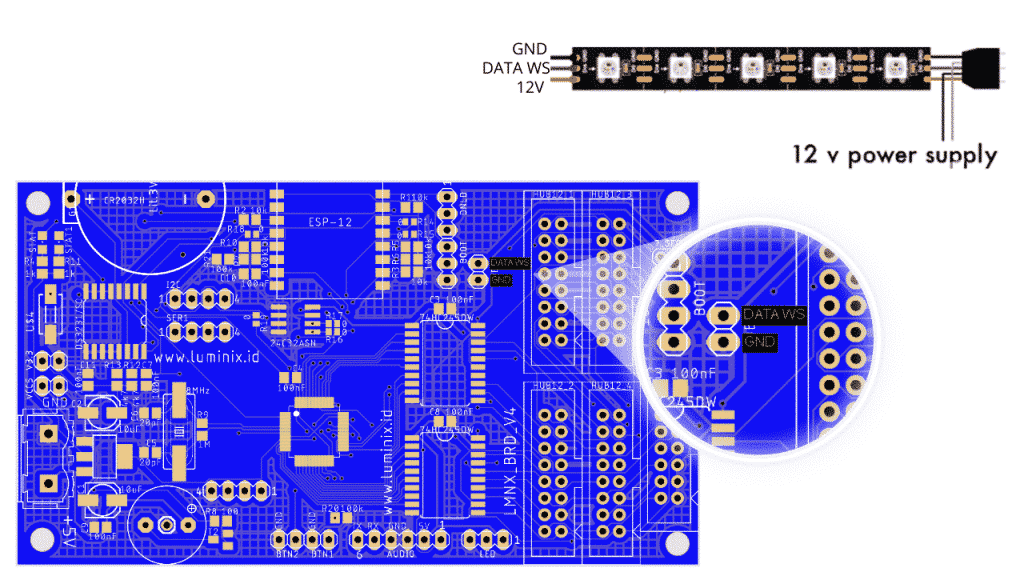

Wiring LED strip WS2811 atau WS2812

LANGKAH 08

Reset Setting

Lakukan reset untuk mengembalikan kontroler ke pengaturan awal jika koneksi atau konfigurasi bermasalah.

  1. Matikan kontroler.
  2. Tekan dan tahan tombol reset.
  3. Nyalakan kontroler sambil tetap menekan tombol reset.
  4. Tunggu 3 detik, lalu lepas tombol.
  5. Matikan kontroler dan nyalakan kembali; kontroler kembali ke setting awal.

Gunakan bila diperlukan

Reset menghapus pengaturan yang sudah dibuat. Catat konfigurasi penting sebelum menjalankan prosedur ini.

LANGKAH 09

Wi-Fi Name dan Password

Ubah nama jaringan dan password sesuai kebutuhan pemasangan.

  1. Buka menu WiFi atau Jaringan pada aplikasi kontroler.
  2. Isi nama Wi-Fi dan password baru sesuai kebutuhan.
  3. Klik Simpan setelah selesai.
  4. Ingat pengaturan baru; jika gagal koneksi, lakukan reset kontroler.

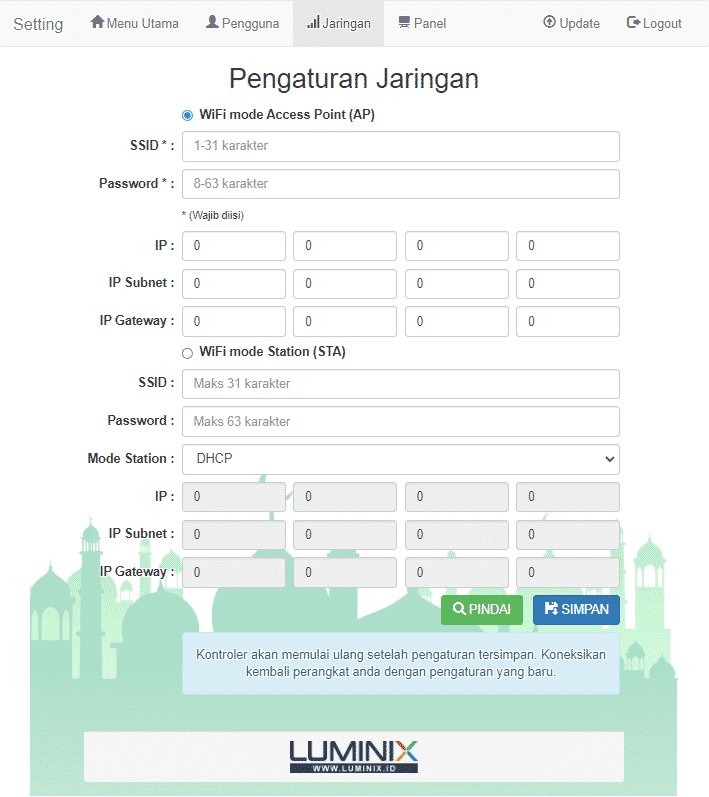

Halaman ganti jaringan Wi-Fi JWS

LANGKAH 10

FAQ: Pengaturan Imsak

Gunakan pengaturan Imsak untuk menyesuaikan jadwal sebelum Subuh.

  1. Atur waktu Imsak pada pengaturan jadwal salat sesuai kebutuhan setempat.
  2. Jangan mencentang Jadwal Fix untuk jadwal otomatis berbasis GPS.
  3. Gunakan penambahan atau pengurangan waktu GPS bila diperlukan untuk penyesuaian lokal.

Tentang Imsak

Waktu Imsak dapat disesuaikan melalui pengaturan jadwal tanpa mengubah perhitungan jadwal otomatis lainnya.

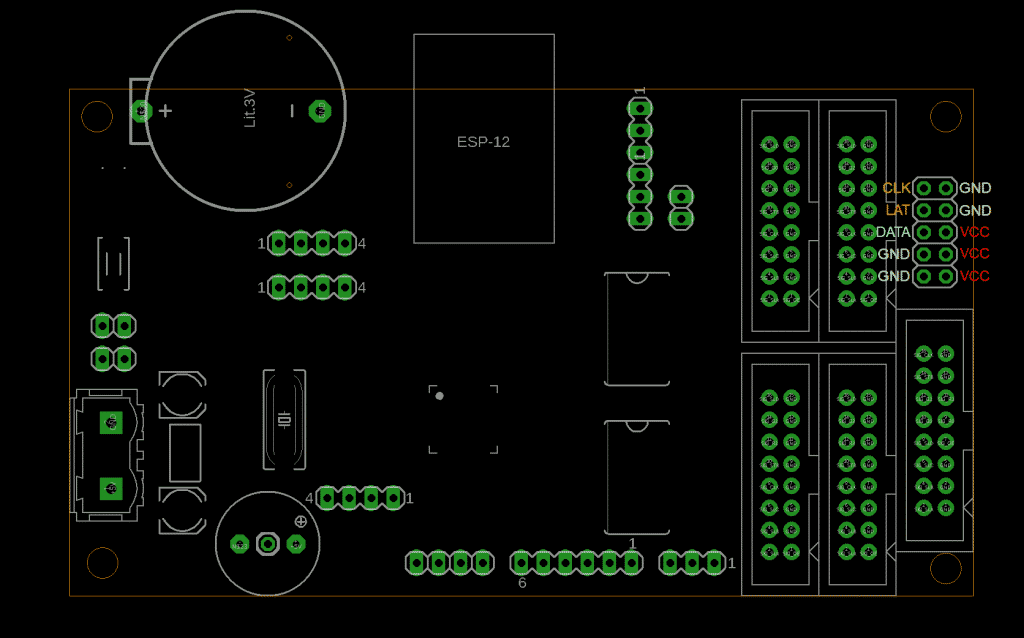

Diagram board kontroler Luminix

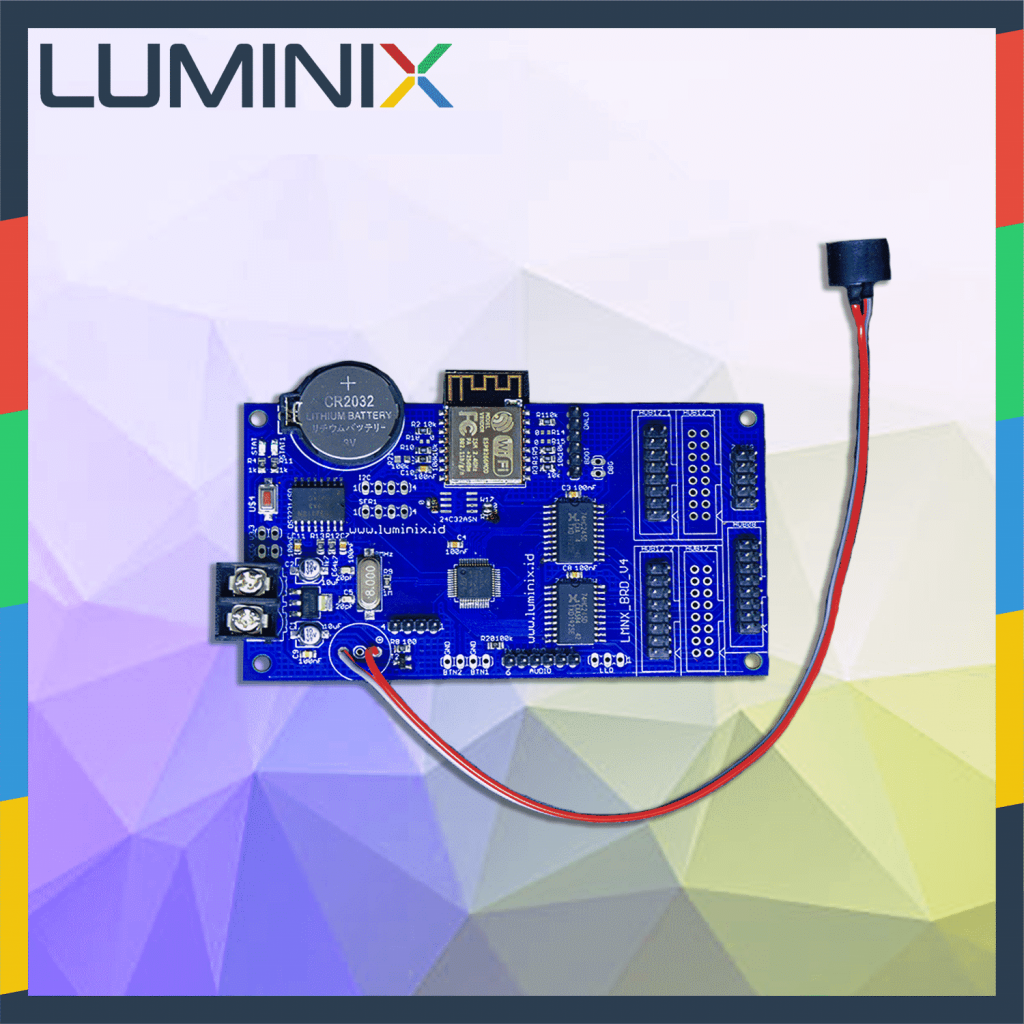

Referensi kontroler JWS

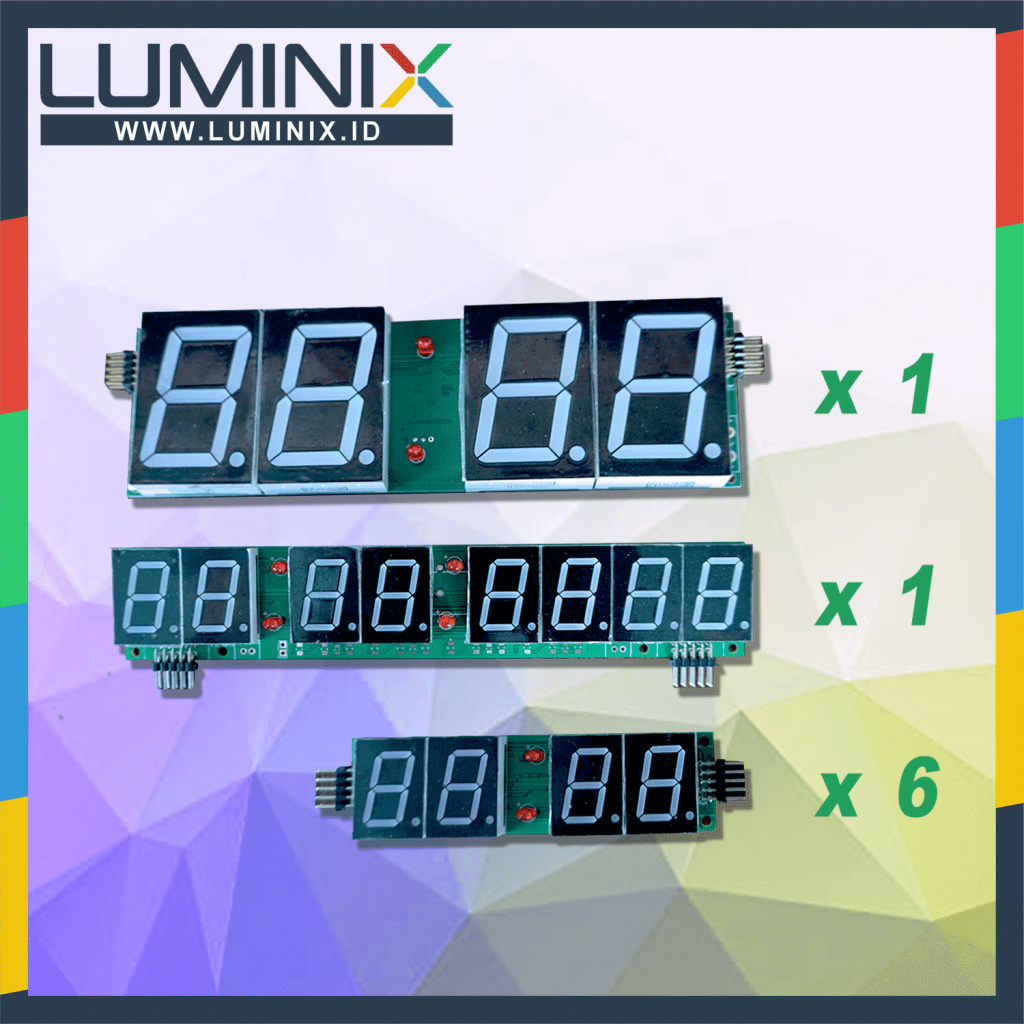

Referensi display tujuh segmen
